电气火灾监控系统在同济贵安医院（一期）建设项目的应用

基本信息：

项目名称：电气火灾监控系统在同济贵安医院（一期）建设项目的应用

项目概况：

同济贵安医院位于贵安新区金马大道与磊马路交叉口西南角，西靠四寨河水库，临近马场科技城生物科技产业园，一期占地面积约350亩，总占地面积约600亩左右，规划了住院部、疗养院、居家养老等功能分区。    针对本项目的特性，为预防接地故障引起的电气火灾，结合本工程的重要性，本工程动力配电系统均配置漏电火灾报警系统。该系统主要包括系统主机、现场监控器以及数据集中控制器。漏电火灾报警主机设置在消防控制室。系统在各个楼层竖井配电箱的进线设置漏电火灾探测器，对该处的漏电电流进行监控，当探测到配电回路漏电电流大于300mA、工作电流超过时限设定的报警值时，即发出声光报警信号，准确报出故障点地址，监视故障点变化，显示其状态，对设备用电回路仅给出报警信号，不切断其电源。

项目实现功能：

1.站控管理层

  站控管理层针对电气火灾监控系统的管理人员，是人机交互的直接窗口，也是系统的上层部分。安科瑞电气火灾监控系统主机充分考虑到用户的操作习惯，和持续稳定运行，参照的相应的国家标准和规范。主机主要由监控软件、触摸屏、UPS电源、打印机等设备组成。将现场的各类数据信息进行计算、分析、处理，并以图形、数显、声音、指示灯等方式反应给终端管理人员。使管理人员能够实时掌握系统动态，且实现故障信息可追循，信息可导出等功能。

  鉴于本项目中仪表点位以及数据量的规模，现为项目配置安科瑞Acrel-6000/B主机，本主机的具体参数见下文介绍。

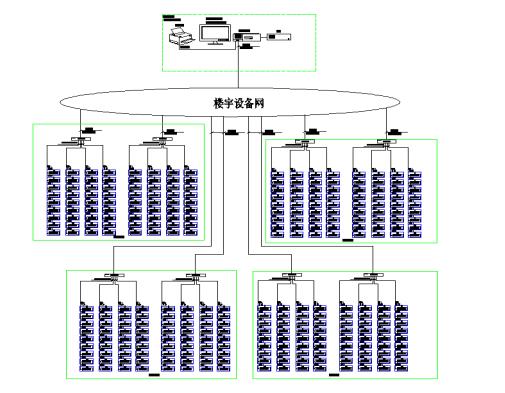

2.网络通讯层

   本项目中的所有仪表须严格按照手拉手的形式连接，且所有的通讯总线须沿着弱电桥架铺设。本项目的仪表分布在楼层强电间配电柜。

   现场电气火灾探测器通过双绞线（ZR-RVSP2*1.0）以手拉手方式进行通讯连接，分区域汇总到一个集线器，集线器再通过RS485总线接入主机，每根总线的仪表数量在30只以内。

3.现场设备层

   本项目中主要是针对楼层配电箱的进线回路安装安科瑞导轨式电气火灾探测器ARCM300L-J1，通过导轨式电气火灾探测器实时监控配电回路的漏电流大小来显示整个配电系统的工作状态。

   ARCM系列剩余电流式电气火灾监控探测器，是针对 0.4kV 以下的TT、TN 系统设计的，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供准确的数据。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。产品符合 GB14287.2-2014《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》的标准要求。
